硬化涂层规格
HUD用片材
型号
PC-813A、PC-8H30
特点
Panlite®MR片材PC-813A（ 单面MR）、 PC-8H30（ 高相位差单面MR） 是最适合HUD防尘罩用途的聚碳酸酯片材。
- 表面硬度
与传统的硬涂层产品相比具有极高的表面硬度。
- 透明性
适用于显示屏的高透明性。
- 耐久性
即使长时间暴露在高温高湿的环境下也能保持性能。
- 耐化学品性
具有卓越的耐化学品性。

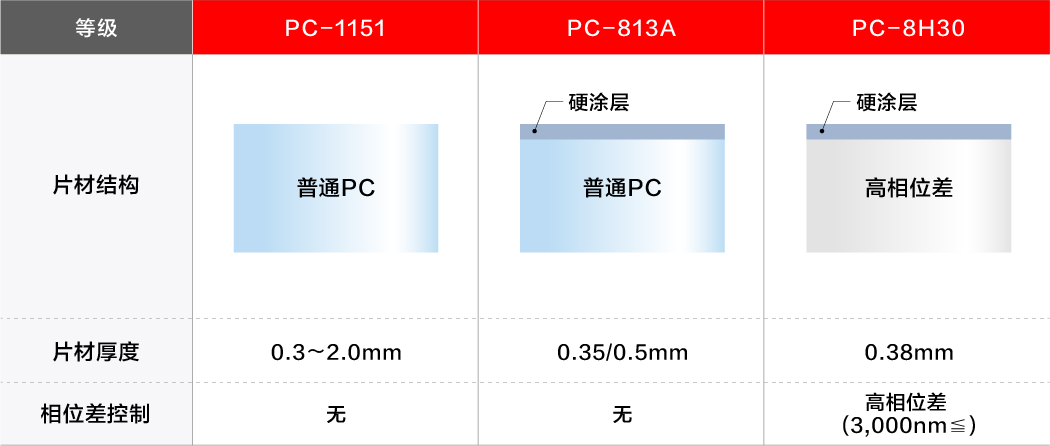

产品系列
以现有产品PC-813A为基础，具有“相位差”性能，两面均可进行硬涂层加工。
物性表
特性 单位 试验方法 测试条件 PC-813A PC-8H30
（高位相差）PC-1151
（参考）0.35mm 0.38mm 0.38mm 全光线透过率 % ISO 13468-1 - 91.9 91.9 90.1 Haze % ISO 147782 - 0.1 0.1 0.1 位相差（Re） nm 平行尼科尔光谱法 高位相差测定 - 3,000< - 铅笔硬度 - ISO 15184 7.4N B～HB B～HB 2B Taber硬度（△Haze） % Taber磨损试验 磨损轮CS-10F
4.9N 500次旋转5 5 25 耐燃性 - FMVSS No.302 - PASS PASS PASS 水接触角 degree ISO 19403 硬化面 81 81 84 表面电阻率 Ω/sq. JIS K 6911 - >1016 >1016 >1015 - *表中的数值是代表值，并非保证值。
- 耐化学品性
适用于热弯曲的片材
型号
PC-710A
特点
- 热弯曲性
卓越的热弯曲性能，可应用于各种造型的设计
- 表面硬度
高表面硬度，有效防止处理和成型过程中的划痕
- 耐候性
高耐候性 （符合FMVSS规格 AS:6/7 M编号:131A DOT280）
厚度范围
2.0mm～5.0mm
物性表
| 特性 | 单位 | 试验方法 | 测试条件 | PC-710A |
|---|---|---|---|---|
| 全光线透过率 | % | ISO 13468-1 | 厚度 4.0mm | 89.1 |
| Haze | % | ISO 147782 | 厚度 4.0mm | 0.1 |
| 铅笔硬度 | - | ISO 15184 | 7.4N | B～HB |
| Taber硬度（△Haze） | % | Taber磨损试验 | 磨损轮CS-10F 4.9N 100次旋转 |
6.6 |
| 钢丝绒硬度 | - | 帝人法 （PC:1 ～ glass:5） |
100gf 5次往返 | 2～3 |
- *表中的数值是代表值，并非保证值。
复合+硬化涂层型号
型号
PC-HA51, PC-JA53
特点
- 表面硬度
基材是由PC树脂 （高耐冲击性） 和PMMA树脂（高表面硬度） 共同挤压而成的片材，与传统的 硬化后的PC片材相比既保持了耐冲击性，也具有更高的表面硬度。
- 透明性
适用于显示屏盖等用途的高透明性。
厚度范围
0.5～2.0mm
- *关于尺寸，请咨询我们。
