1. 主页
  2. 产品
  3. 溴系阻燃剂"菲格®"FG系列
产品

溴系阻燃剂"菲格®"FG系列

概要、特点

“菲格®”是帝人历经多年研发出的溴系阻燃剂，能够有效地提升电子电器、汽车、建材等用途的塑料的阻燃效果。

特点

规格 结构式 主要用途
FG-7000
PET、PBT、ABS
PC、PC/ABS
FG-7500
PET、PBT、ABS
PC、PC/ABS
FG-8500
PET、PBT、PC、
PC/ABS、ABS

规格表

物性

品种 外观 熔点 5％减重
温度*1℃		 溴素含有率
％		 比重 溶解性*2
水 甲醇 丙酮 苯
FG-7000 白色粉末 （溶融温度）
230～250		 444 52.8 1.9 × × △ △
FG-7500 白色粉末 （溶融温度）
208～228		 442 52.1 1.9 × × △ △
FG-8500 白色粉末 （溶融温度）
205～225		 446 58 2.1 × × △ △
  1. *1TGA测得的在20℃/min（N2）的升温速度下的5％重量损失温度。
  2. *2〇：可溶　△：难溶　×：不溶

此表中数值为参考值并非材料规格的保证值。

技术信息

FG-7000

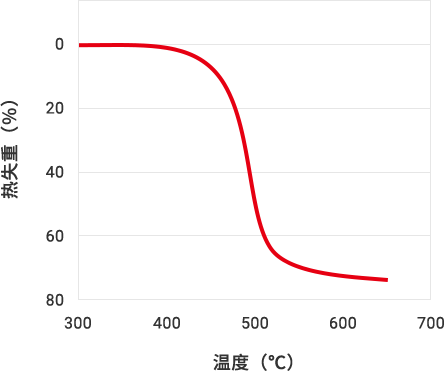

热失重曲线

方法：TGA
气氛：氮气
升温速度：20℃/min.

热失重 温度
5％ 444℃
10％ 461℃
20％ 478℃
应用示例
  1. 1.非强化PBT
    1. (1)使用树脂和添加剂
      • 树脂
        PBT（帝人制TRB-H）
      • 阻燃剂
        FG7000
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度240℃
      • 注塑
        3OZ注塑机、成型温度240℃
    3. (3)非强化PBT的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3 No.4
PBT phr - 100 100 100 100 100
FG7000 phr - 0 8 10 12 14
Sb2O3 phr - 0 4 5 6 7
燃烧性 - UL-94 (6.4mm) HB V-2 V-2 V-0 V-0
- UL-94 (3.2mm) HB V-2 V-2 V-0 V-0
- UL-94 (1.6mm) HB HB V-2 V-2 V-0
OI ％ ASTM D-2863 21.4 23.5 24.5 25.1 26.6
比重 - ASTM D-792 1.31 1.37 1.39 1.40 1.42
屈服强度 MPa
(kgf/cm2)		 ASTM D-638 50
(510)		 55
(560)		 57
(580)		 59
(600)		 60
(610)
伸长率 ％ ASTM D-638 320 20 15 13 12
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 83
(850)		 89
(910)		 92
(940)		 94
(960)		 95
(970)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 2,230
(22,700)		 2,540
(25,900)		 2,600
(26,500)		 2,690
(27,400)		 2,710
(27,600)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 26
(2.7)		 15
(1.5)		 13
(1.3)		 12
(1.2)		 12
(1.2)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 26
(2.7)		 15
(1.5)		 15
(1.5)		 13
(1.3)		 13
(1.3)
热变形温度 ℃ ASTM D-648
负荷 1.82MPa
(18.6kgf/cm2) 		55 60 62 65 68
  1. 2.强化PBT
    1. (1)使用树脂和添加剂
      • 树脂
        PBT（帝人制TRB-J）
      • 玻璃纤维
        Chopped Strand（日东纺织株式会社制）
      • 阻燃剂
        FG7000
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度250℃
      • 注塑
        3OZ注塑机、成型温度250℃
    3. (3)非强化PBT的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3
PBT 重量％ - 70.0 61.0 56.5 50.5
玻璃纤维 重量％ - 30.0 30.0 30.0 30.0
FG7000 重量％ - 0 6.0 9.0 13.0
Sb2O3 重量％ - 0 3.0 4.5 6.5
燃烧性 - UL-94 (3.2mm) HB HB V-0 V-0
- UL-94 (1.6mm) HB HB V-0 V-0
- UL-94 (0.8mm) HB V-2 V-2 V-0
OI ％ ASTM D-2863 19.5 28.0 31.3 33.4
比重 - ASTM D-792 1.51 1.59 1.62 1.70
断裂强度 MPa
(kgf/cm2)		 ASTM D-638 130
(1,330)		 127
(1,300)		 126
(1,280)		 123
(1,250)
伸长率 ％ ASTM D-638 3 2 2 2
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 199
(2,030)		 194
(1,980)		 191
(1,950)		 186
(1,900)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 8,140
(83,000)		 8,830
(90,000)		 9,020
(92,000)		 9,510
(97,000)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 65
(6.6)		 55
(5.6)		 52
(5.3)		 53
(5.4)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 74
(7.5)		 59
(6.0)		 57
(5.8)		 52
(5.3)
热变形温度 ℃ ASTM D-648
负荷 1.82MPa
(18.6kgf/cm2) 		209 210 210 210

FG-7500

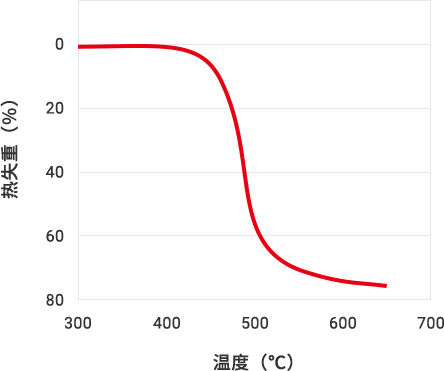

热失重曲线

方法：TGA
气氛：氮气
升温速度：20℃/min.

热失重 温度
5％ 442℃
10％ 459℃
20％ 477℃
应用示例
  1. 1.非强化PBT
    1. (1)使用树脂和添加剂
      • 树脂
        PBT（帝人制TRB-H）
      • 阻燃剂
        FG7500
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度240℃
      • 注塑
        3OZ注塑机、成型温度240℃
    3. (3)与非强化PBT的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3 No.4
PBT phr - 100 100 100 100 100
FG7500 phr - 0 10.0 12.0 14.5 17.0
Sb2O3 phr - 0 5.0 6.0 7.3 8.5
燃烧性 - UL-94 (6.4mm) HB V-2 V-0 V-0 V-0
- UL-94 (3.2mm) HB V-2 V-2 V-0 V-0
- UL-94 (1.6mm) HB HB V-2 V-2 V-0
OI ％ ASTM D-2863 21.4 24.1 25.8 26.8 27.6
比重 - ASTM D-792 1.31 1.39 1.40 1.41 1.43
屈服强度 MPa
(kgf/cm2)		 ASTM D-638 50
(510)		 58
(590)		 59
(600)		 59
(600)		 60
(610)
伸长率 ％ ASTM D-638 320 32 30 25 25
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 83
(850)		 88
(900)		 90
(920)		 92
(940)		 93
(950)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 2,230
(22,700)		 2,580
(26,300)		 2,650
(27,000)		 2,680
(27,300)		 2,690
(27,400)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 26
(2.7)		 18
(1.8)		 17
(1.7)		 16
(1.6)		 16
(1.6)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 26
(2.7)		 18
(1.8)		 16
(1.6)		 16
(1.6)		 16
(1.6)
热变形温度 ℃ ASTM D-648
负荷 1.82MP
(18.6kgf/cm2) 		55 62 65 67 68
  1. 2.应用于ABS
    1. (1)使用树脂和添加剂
      • 树脂
        ABS（Taflex TFX-410）
      • 阻燃剂
        FG7500
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度230℃
      • 注塑
        3OZ注塑机、成型温度230℃
    3. (3)与ABS的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3 No.4
ABS phr - 100 100 100 100 100
FG7500 phr - 0 20.0 22.5 25.0 27.5
Sb2O3 phr - 0 4.0 4.5 5.0 5.5
燃烧性 - UL-94 (6.4mm) HB V-0 V-0 V-0 V-0
- UL-94 (3.2mm) HB V-2 V-2 V-2 V-0
- UL-94 (1.6mm) HB HB V-2 V-2 V-0
OI ％ ASTM D-2863 18.3 24.3 25.3 25.8 26.3
比重 - ASTM D-792 1.07 1.17 1.19 1.20 1.21
屈服强度 MPa
(kgf/cm2)		 ASTM D-638 43
(440)		 45
(460)		 46
(470)		 46
(470)		 48
(490)
伸长率 ％ ASTM D-638 27 17 16 16 14
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 74
(750)		 72
(730)		 72
(730)		 73
(740)		 73
(740)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 2,450
(25,000)		 2,310
(23,600)		 2,330
(23,800)		 2,390
(24,400)		 2,420
(24,700)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 90
(9.2)		 22
(2.2)		 16
(1.6)		 14
(1.4)		 14
(1.4)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 118
(12.0)		 27
(2.8)		 24
(2.4)		 25
(2.5)		 20
(2.0)
热变形温度 ℃ ASTM D-648
负荷 1.82MPa
(18.6kgf/cm2) 		84 86 88 92 93

FG-8500

热失重曲线

方法：TGA
气氛：氮气
升温速度：20℃/min.

热失重 温度
5％ 446℃
10％ 461℃
20％ 476℃
应用示例
  1. 1.非强化PBT
    1. (1)使用树脂和添加剂
      • 树脂
        PBT（帝人制TRB-H）
      • 阻燃剂
        FG8500
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度240℃
      • 注塑
        5OZ注塑机、成型温度240℃
    3. (3)与非强化PBT的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3
PBT phr - 100 100 100 100
FG8500 phr - - 12.0 14.0 16.0
Sb2O3 phr - - 6.0 7.0 8.0
燃烧性 - UL-94 (3.2mm) HB V-0 V-0 V-0
- UL-94 (1.6mm) HB V-2 V-0 V-0
- UL-94 (0.8mm) HB V-2 V-2 V-0
OI ％ ASTM D-2863 21.4 26.4 27.6 28.6
比重 - ASTM D-792 1.31 1.41 1.43 1.45
屈服强度 MPa
(kgf/cm2)		 ASTM D-638 50
(510)		 59
(600)		 60
(610)		 61
(620)
伸长率 ％ ASTM D-638 320 20 18 17
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 83
(850)		 91
(930)		 97
(990)		 99
(1,010)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 2,230
(22,700)		 2,670
(27,200)		 2,700
(27,500)		 2,730
(27,800)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 26
(2.7)		 14
(1.4)		 14
(1.4)		 14
(1.4)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 26
(2.7)		 16
(1.6)		 16
(1.6)		 16
(1.6)
热变形温度 ℃ ASTM D-648
负荷 1.82MPa
(18.6kgf/cm2) 		55 67 68 68
MFR g/10min JIS-K-7210
275℃×0.0319MPa
(0.325kgf/cm2)		 4.5 9.2 9.4 9.5
  1. 2.强化PBT
    1. (1)使用树脂和添加剂
      • 树脂
        PBT（帝人制TRB-J）
      • 玻璃纤维
        Chopped Strand（日东纺织株式会社制）
      • 阻燃剂
        FG8500
      • 阻燃助剂
        Sb2O3（ATOX-S）
    2. (2)成型加工条件
      • 挤塑
        30m/m挤塑机、挤出温度250℃
      • 注塑
        5OZ注塑机、成型温度250℃
    3. (3)与非强化PBT的配比示例和物性
项目 单位 测试方法 坯料 No.1 No.2 No.3
PBT 重量％ - 70.0 59.5 56.5 53.5
玻璃纤维 重量％ - 30.0 30.0 30.0 30.0
FG8500 重量％ - - 7.0 9.0 11.0
Sb2O3 重量％ - - 3.5 4.5 5.5
燃烧性 - UL-94 (3.2mm) HB V-0 V-0 V-0
- UL-94 (1.6mm) HB V-1 V-0 V-0
- UL-94 (0.8mm) HB V-2 V-2 V-0
OI ％ ASTM D-2863 19.5 27.0 29.7 31.5
比重 - ASTM D-792 1.53 1.63 1.66 1.70
断裂强度 MPa
(kgf/cm2)		 ASTM D-638 130
(1,330)		 126
(1,280)		 124
(1,260)		 123
(1,250)
伸长率 ％ ASTM D-638 3 2 2 2
弯曲强度 MPa
(kgf/cm2)		 ASTM D-790 199
(2,030)		 190
(1,940)		 191
(1,950)		 193
(1,970)
弯曲模量 MPa
(kgf/cm2)		 ASTM D-790 8,140
(83,000)		 8,730
(89,000)		 8,830
(90,000)		 8,920
(91,000)
冲击强度 J/m
(kgf･cm/cm)		 ASTM D-256
(3.2mm)		 65
(6.6)		 53
(5.4)		 52
(5.3)		 52
(5.3)
J/m
(kgf･cm/cm)		 ASTM D-256
(6.4mm)		 74
(7.5)		 62
(6.3)		 60
(6.1)		 59
(6.0)
热变形温度 ℃ ASTM D-648
负荷 1.82MPa
(18.6kgf/cm2) 		210 210 210 210
