环状碳二亚胺

概要、特点

帝人开发的新型树脂添加剂环状碳二亚胺是一种含有碳二亚胺环状结构的化合物。此种新型树脂添加剂除了具有碳二亚胺类添加剂原有的耐水解效果以外，依据所添加的树脂种类和用途还具有提高耐热性和增粘等多种效果。

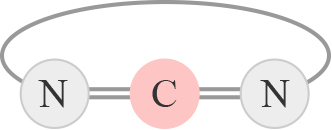

环状碳二亚胺的结构模式图

各种树脂添加环状碳二亚胺后的效果

对象树脂	添加环状碳二亚胺后的效果
聚酯树脂聚酰胺树脂聚氨酯等	通过酸捕获抑制水解控制混炼时产生异氰酸酯气体架桥反应所产生增粘效果
上述树脂的合金	树脂相溶性提高
热固性树脂	架桥反应使耐热性（Tg）提升

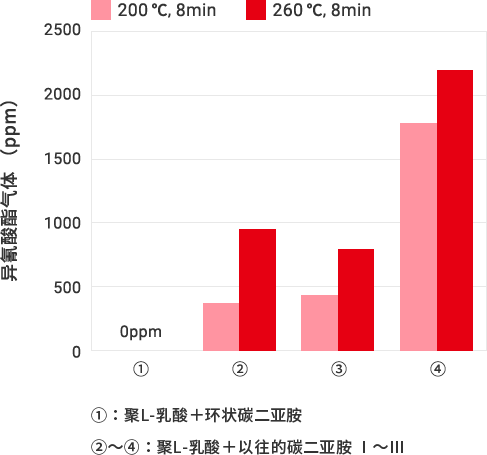

因为环状碳二亚胺是环状碳二亚胺化合物，与树脂混炼时不会产生有害的异氰酸酯气体。因此，在生产现场不会受到作业环境的制约，可以进行安全的制造和使用。

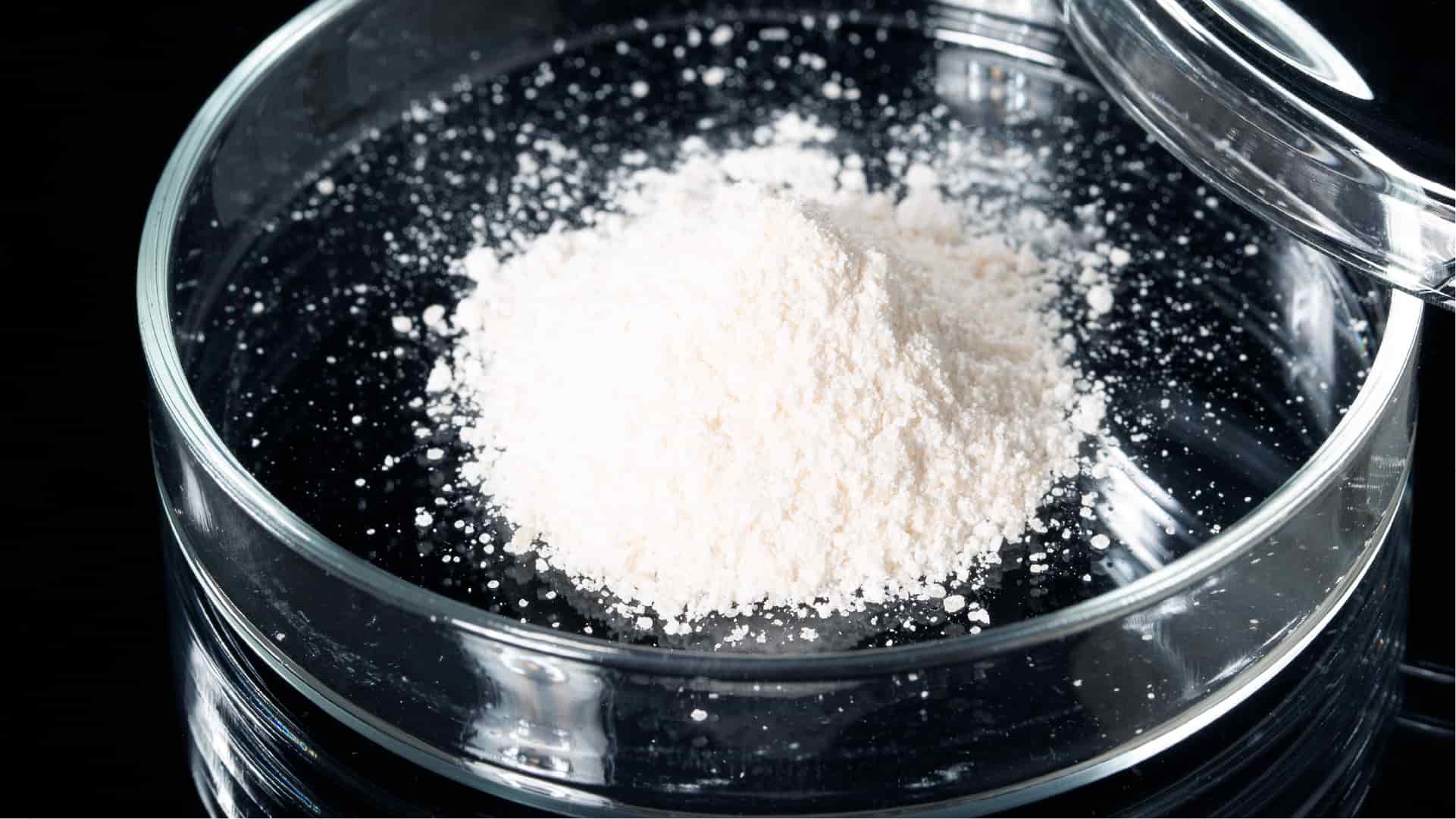

环状碳二亚胺是粉末状的树脂用添加剂。
根据用途可选择标准规格或微粉规格产品。
粉末状可以确保其与树脂混炼时的组成以及反应的均一性。

采用独创的分子设计，因其熔点在200℃以上，并具有300℃以上的耐热性，因此可以在高于以往的高温领域（～300℃）中与树脂混炼。

环状碳二亚胺的热重变化

Tm（℃）	1％重量减少温度（℃）	5％重量减少温度（℃）
230	365	397

环状碳二亚胺与以往的碳二亚胺化合物一样可以广泛地应用于聚酯类、聚酰胺类、聚氨酯、聚乳酸等多种通用树脂且不会降低各种树脂的性能。与以往的碳二亚胺化合物相比，可以通过更少量的添加赋予树脂更高的耐水解性。

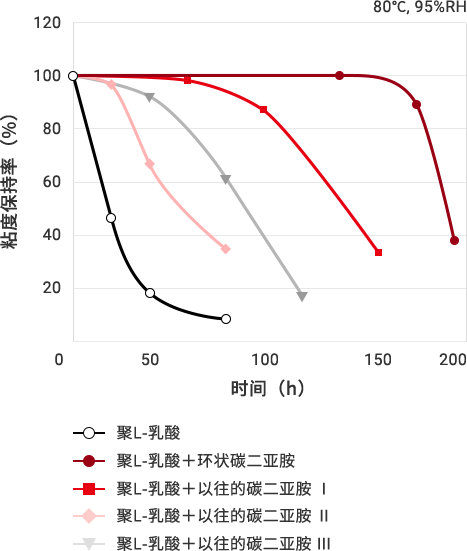

PLLA的耐水解性

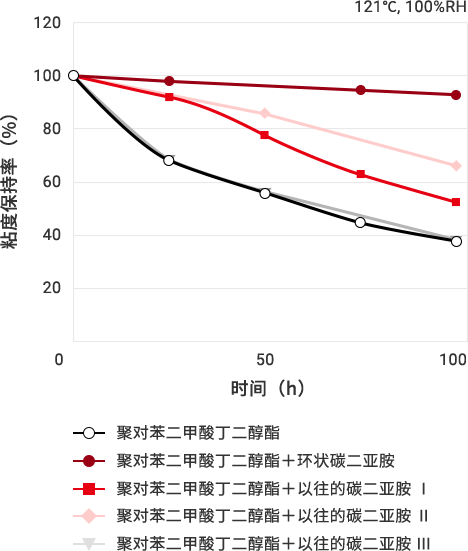

PBT的耐水解性

环状碳二亚胺是一种高活性化合物，在储存过程中非常稳定且易于处理。

■平衡水分含量测试（TCC-FP10M）

	干燥刚结束后	1天后	7天后	30天后	180天后	240天后	366天后
水分量（ppm）	<100	<100	<100	<100	<100	<100	<100

【评价方法】
将样品在80℃减压干燥24h后，在未开封的状态下放入恒温恒湿箱中（调节至24℃、50%），检测不同时间的含水量。

【测试方法】
加热气化／卡尔费休电量滴定法

■ 碳二亚胺基的耐加水分解性评价

【评价方法】
将各样品置于85℃、85％RH的恒温恒湿箱中，24小时、48小时后取出，通过1H-NMR进行结构分析。

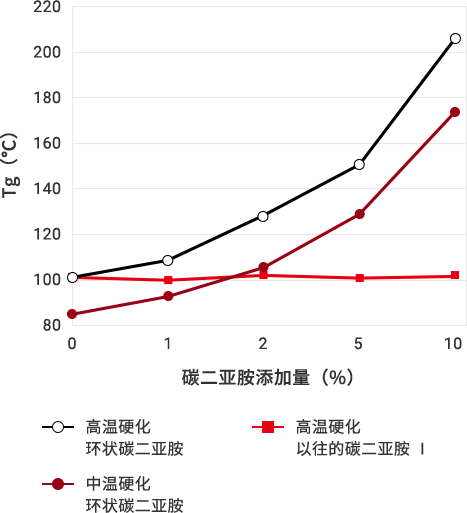

该树脂添加剂在热固化树脂中发挥硬化助剂作用的同时，可以在不牺牲和降低树脂的各种物性的同时赋予材料高耐热性。

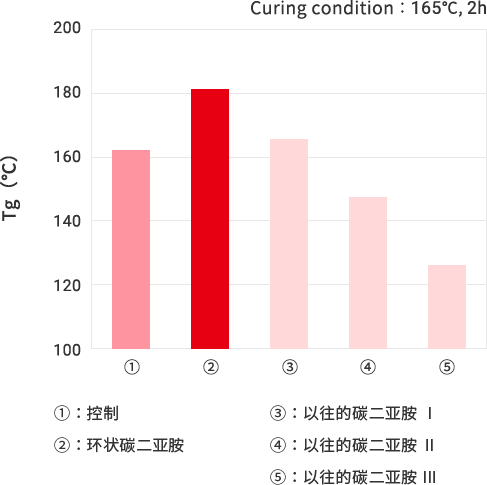

介绍作为环氧树脂等热固性树脂的耐热改进剂，在粘合剂、密封剂等中的用途。
