树脂、添加剂

聚萘二甲酸丁二醇酯(PBN)树脂

概要、特点

NDC(萘二甲酸)与1, 4丁二醇缩聚而成的结晶性树脂。

特点

由于保留了NDA的萘框架,所以具备以下的特点。


  1. 1.耐摩擦性优异
  2. 2.低溶出性
  3. 3.优良的耐化学品性
  4. 4.气体及水蒸气隔绝性良好
  5. 5.结晶速度快

规格表

一般物理特性

特性 单位 测试方法 测量条件 PBN PBT
比重 g/cm3 ASTM D792 - 1.31 1.31
成型收缩
(1.5mm)
帝人法 流动方向 1.16 1.67
直角方向 1.26 1.67
拉伸强度(最大) MPa ASTM D638 - 65 52
拉伸断裂伸长率(最大) ASTM D638 - 87 >200
弯曲模量 MPa ASTM D790 - 1,920 2,550
冲击强度
(1/8英寸)
J/m ASTM D256 有槽口 34 34
无槽口 NB NB
表面硬度 - ASTM D785 洛氏硬度 M102 M75
熔点 DSC法 - 243 225
玻璃化转变温度 DSC法 - 78 22
热变形温度 ASTM D648 负荷:1.82MPa 77 58
  • *以上数据是根据标准测试方法得出的具有代表性的数值,但不作为在特定用途方面的性能保证。
    内容可能变更,恕不另行通知。

技术信息

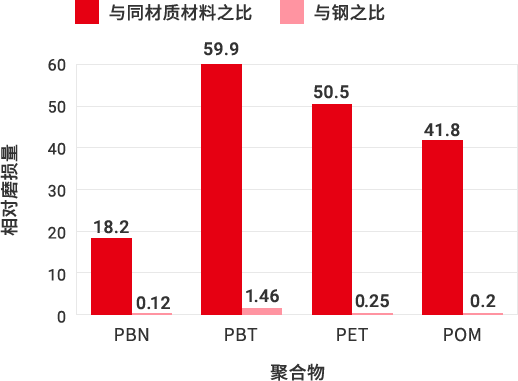

耐磨损性

试验条件
  与同材质材料之比 与钢之比
荷重 5kg/m2 5kg/m2
速度 0.2m/sec 0.5m/sec
行进距离 180m 450m

耐化学品性

有机溶剂
化学品类型 PBN PPS PEEK PES PET PBT
乙二胺 A A A D D D
酒精 A A A A A A
乙酸乙酯 A A A B B B
甲苯 A A A A A B
丙酮 A A A D C B
二甲苯 A A A A A A
碱性(PH14)
化学品类型 PBN PPS PEEK PES PET PBT
氨水 28% A A A A D A
氢氧化钠 10% A A A A B A
氢氧化钠 30% A A A A B B
酸(PH1)
化学品类型 PBN PPS PEEK PES PET PBT
甲酸 A A A B C C
乙酸 A A A A B B
浓硝酸 D D D D D D
浓盐酸 A A A B B B
其他、还原剂、氧化剂
化学品类型 PBN PPS PEEK PES PET PBT
过氧化氢 30% A A A A A A
次氯酸钠 A A A A A A
饱和氯化钠水溶液 A A A A A A
A
无变化(重量变化1%以下,拉伸断裂强度保持率95%以上,外观无变化)
B
有若干变化(重量变化率1~10%,拉伸断裂强度保持率95~70%,外观发生变化)
C
变化大(重量变化 10%以上,拉伸断裂强度保持率70%以下,外观变化大)
D
溶解
