主页
产品
片材、薄膜
聚碳酸酯薄膜“PURE-ACE”

片材、薄膜

聚碳酸酯（PC）薄膜"PURE-ACE^®"

概要、特点

“PURE-ACE^®”具备聚碳酸酯的特点，透明度高，是使用清洁设备生产的高品质聚碳酸酯薄膜。在严格的质量管理下，从原材料到产品实施一体化生产。按用途分类，品种繁多，阵容强大，能够准确地满足市场需求。
从光学特性来分类，具有面内相位差很小的光学各向同性薄膜和光学各向异性（相位差）薄膜两类产品规格。

咨询

特点

规格构成

树脂	品种	特点	厚度（µm）	用途示例
一般PC	D, L	各向同性（低相位差）	25～100	各种加工板材
	GR, GS, GT	相位差	30～70	LCD光学补偿 3D眼镜
	KJ, KL	高相位差（≧3000 nm）	125～300	偏光镜片偏光外观对策
特殊PC	RM	相位差（反向波长色散）	～60	防OLED反射（1/4波长板）

光学各向同性薄膜物性一览表

特性	单位	一般PC
特性	单位	D	L
厚度	µm	25～100	40～100
比重	-	1.20	1.20
折射率	-	1.58	1.58
玻璃化转变温度	℃	145	145
线膨胀系数	×10^-4/℃	80	80
吸水率	％	0.2	0.2
杨氏模量	MPa	2,600	2,300
拉伸断裂强度	MPa	56	60
拉伸断裂伸长率	％	< 10	> 80
热收缩率	％	< 0.1 @140℃	< 0.1 @140℃
雾度	％	0.1	0.1
全光线透光率	％	90	90

*本表的数值是代表性的测量数据，并非保证数据

相位差薄膜物性一览表

特性		单位	一般PC					特殊PC
特性		单位	GT	GS	GR	KL	KJ	RM
厚度		µm	30～40	60	70	125	300	53
比重		-	1.20	1.20	1.20	1.20	1.20	1.18
折射率		-	1.58	1.58	1.58	1.58	1.58	1.54
玻璃化转变温度		℃	145	145	145	150	150	138
线膨胀系数		×10^-4/℃	80	80	80	80	80	75
相位差 Re		nm	120～430	120～140	120～580	> 3,000	> 3,000	147
Nz系数（nx-nz）/（nx-ny）		-	1.0	1.0	1.0	1.0	1.0	1.2
相位差波长色散	Re450/Re550	-	1.10	1.10	1.10	1.10	1.10	0.90
相位差波长色散	Re650/Re550	-	0.96	0.96	0.96	0.96	0.96	1.04
光弹性系数		cm²/dyne	80	80	80	80	80	15
雾度		％	0.1	0.1	0.1	0.1	0.1	0.1
全光线透光率		％	90	90	90	90	90	91

*本表的数值是代表性的测量数据，并非保证数据

高相位差薄膜物性一览表

特性		单位	PURE-ACE^®	Panlite^® Film
			高延伸	未延伸	未延伸	未延伸
			KJ/KL-3000	PC-2151	PC-1151	D-100
			厚度	平均	µm	125/300	125～300	300～500	100
范围	％	±10	厚度	±10	±10	±1
相位差 Re		nm	> 3,000	～200	～500	< 10
全光线透光率		％	> 86	> 86	> 86	> 89
雾度		％	< 1.0	< 1.0	< 1.0	< 1.0
玻璃化转变温度（耐热性）		℃	150	150	150	145
拉伸模量		MPa	2,300	2,300	2,300	2,300
拉伸屈服应力		MPa	-	61	61	60
备考		-	高相位差	通用	通用	低相位差膜厚均一低缺陷

*本表的数值是代表性的测量数据，并非保证数据

技术信息

光学各向同性薄膜
相位差薄膜
高相位差薄膜

光学各向同性薄膜

光学各向同性薄膜使用例

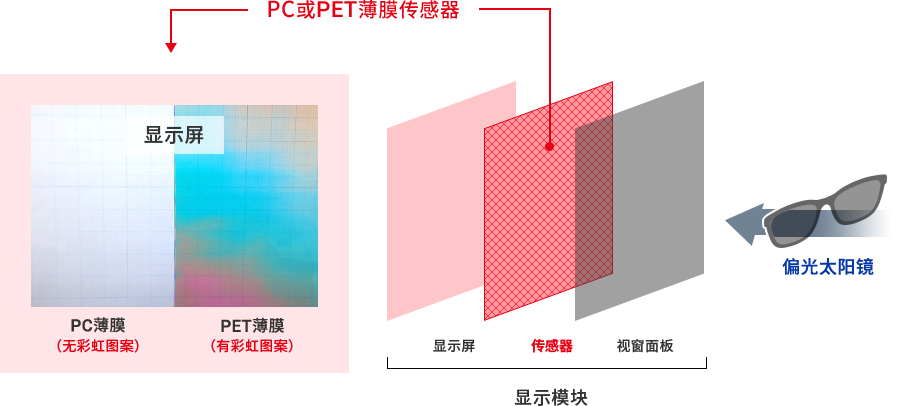

透过偏光太阳镜看使用PET基材的传感器时，因相位差原因，会显现彩虹图案。
使用光学各向同性PC薄膜，则彩虹图案便会消失。

相位差薄膜

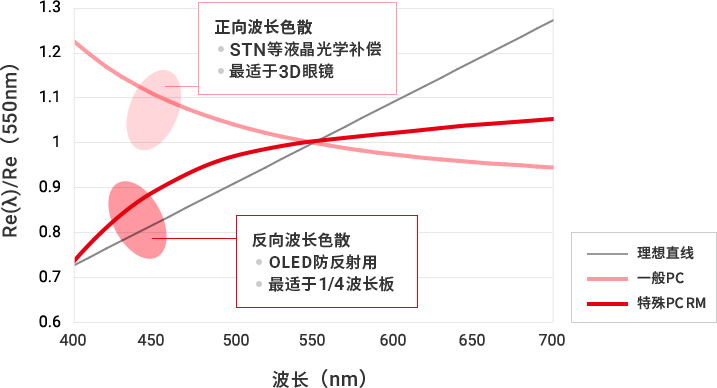

相位差薄膜的相位差波长色散

相位差薄膜使用示例

利用反向波长色散，防止OLED反射

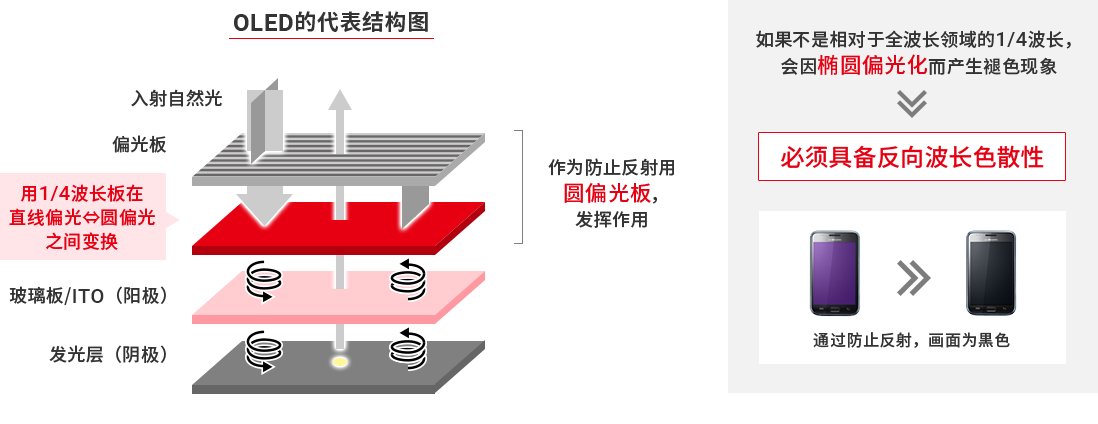

外光反射大的OLED（有机EL显示器）中，必须使用偏光板防止反射。
在这种情况下，就需要使用具有宽带波长色散性的薄膜。

高相位差薄膜

高相位差薄膜适用示例

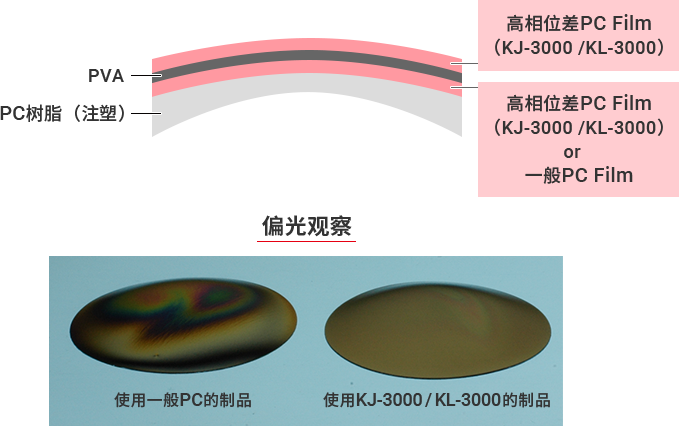

KJ-3000（厚度：300µm）、KL-3000（厚度：125µm）为相位差＞3000nm的PC薄膜。
使用本薄膜后，不会出现因弯曲加工而显现的着色干扰条纹，可以在提高偏光镜片外观品质的同时，减少佩戴时的不适感。

聚碳酸酯 （PC） 薄膜"PURE-ACE®"
