片材、薄膜

聚碳酸酯树脂 "Panlite®" 片材、薄膜

概要、特点

聚碳酸酯树脂“Panlite®”片材/薄膜具有优异的耐热性、耐冲击性、高透过率等特点,被应用在汽车零部件、电子电器零部件以及印刷铭板等用途。

特点

符合需求的商品系列

“Panlite®”片材 从超薄薄膜到厚壁片材,各类厚度齐全。硬涂层、铅笔硬度强化(多层)片材等,商品系列丰富,可满足各种需求。

主要规格结构

规格名称 PC-1151
PC-2151*1
PC-710A
PC-813A*2
PC-D101 PC-HA51 PC-JA53
结构
铅笔硬度
(负载750g)
2B HB/2B 2H/2B 4H/HB 2H/HB
特点

普通规格可
加工性良好

  1. *1PC-2151是薄膜

双面HC
耐磨性

  1. *2PC-813A为单面HC
高硬度
多层、可加工性
良好
高硬度4H
多层、双面HC
高硬度
多层、单面HC

规格表

标准规格

规格 规格 厚度(mm)
0.125 0.18 0.2 0.25 0.3 0.4 0.5 0.7 0.8 1 1.2 1.5 2
PC-2151 透明 卷材
片材
PC-1151
  • *2mm以上厚度的产品欢迎垂询。

标准规格物性表

特性 单位 测试方法 测量条件 代表值
光线透过率 ISO 13468-1 厚度0.3mm 90
折射率 ASTM D542 1.585
密度 kg/m3 ISO 1183 1,200
热变形温度 ISO 75-1
and
ISO 75-2
1.80MPa 129
0.45MPa 142
连续耐热温度 - 120
热传导率 w/mK 激光闪光法 0.2
比热 cal/℃・g(RT) - 0.3
拉伸模量 MPa ISO 527-1
and
ISO 527-2
1mm/min 2,400
拉伸屈服应力 MPa 50mm/min 61
拉伸屈服伸长率 50mm/min 6
拉伸断裂公称伸长率 50mm/min >50
吸水率 ISO 62 23℃水中24h 0.2
弯曲模量 MPa ISO 178 2mm/min 2,300
弯曲强度 MPa 2mm/min 91
Charpy冲击强度 kJ/m2 ISO 179 有槽口 76
维卡软化温度 ISO 306 50℃/h 50N 149
线膨胀系数 ×10-4/℃ ISO 11359-2 0.7
介电常数 IEC 60250 100Hz 3.1
1MHz 3
介电损耗角正切 ×10-4 100Hz 10
1MHz 90
体积电阻率 Ω・m IEC 60093 >1×1013
表面电阻率 Ω >1×1015
耐电压 MV/m IEC 60243-1 短时间法 30
耐电弧性 IEC 60112 250

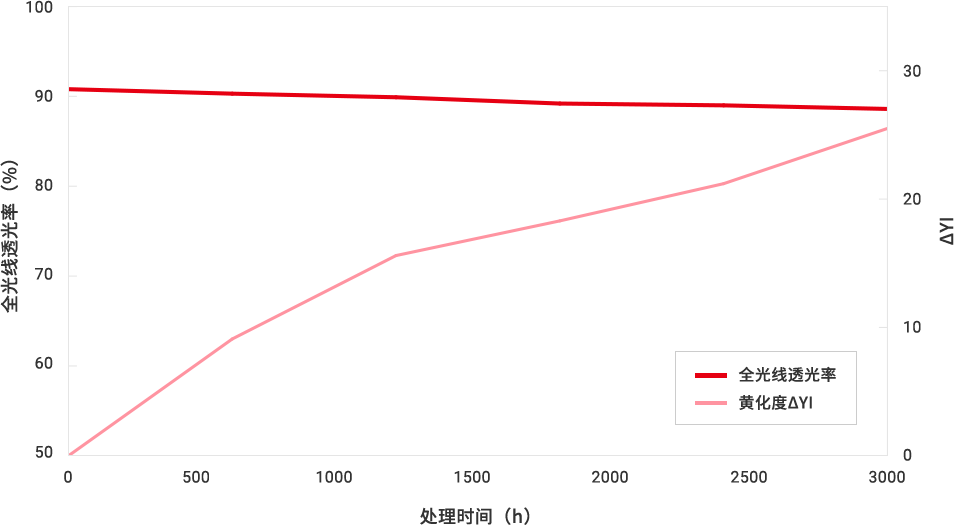

阳光耐候性试验 全光线透光率PC-1151 1.0mm
阳光耐候性试验 全光线透光率PC-1151 1.0mm

技术信息

加工方法

机械加工
  • 切割

    使用电圆锯切割时,板材达到一定的厚度以后,切割断面就容易因摩擦热产生气泡,因此需要降低切割速度,必要时进行冷却操作。3mm以内板厚可以用剪板机,1mm以内板厚可以用划线器、剪刀等切割。
    切割工具和板厚的关系请参考下表。

工具 剪刀 手动押切 剪板机 曲线锯机 划线器
板厚(mm) 1以下
2 ×
3 × ×
4以上 × ×

○能够切割  △勉强能够切割,但效果不佳  ×不能切割

  • 车床(NC)加工

    可使用标准钢切削车刀加工。请检查需要达到的表面状态和发热状态,调整回转数。
    注意:因加工时碎片可能飞溅,请使用防护用具等进行保护。

热弯成型
  • 成型方法

    可以真空成型、高压成型、冲压成型。
    因流动方向会因加热时间、温度而收缩,请事先确认收缩性后,再进行设计。
    注意:请注意不同规格、厚度的收缩特性不同。
    普通模的理想温度是90℃~110℃,脱模斜度需3%以上。

  • 预干燥(退火)处理

    加热片材时,如果片材吸湿,达到180℃以上时可能会引起发泡现象。
    此时需要进行预干燥。预干燥的温度条件是120℃~125℃,时间如下表所示。

板厚 时间
1mm 2小时以上
2mm 4小时以上
3mm 7小时以上
4mm 10小时以上
5mm 13小时以上
6mm 15小时以上

干燥后的“Panlite®”片材放置在空气中,1小时以后就可能会因再次吸湿而在成型时发泡,因此从干燥器中取出后,请立即加工成型。

涂装/印刷

虽然各油墨公司都有自己的推荐产品,但由于聚碳酸酯受产品的室内外规格、有无成型等因素影响,有可能增加裂纹等问题的发生率。因此,请向油墨厂商咨询印刷时的溶剂稀释、干燥方法,在充分进行试验后,再开始生产。
另外,印刷环境湿度的高低,有时会引起印刷的不均匀,需要引起注意。

油墨厂商 类型 主要推荐油墨
Seiko Advance Ltd. 溶剂型 LOV
PAC
SG240
SG75
UV固化 UVA
HUG
帝国油墨制造株式会社 溶剂型 VG
ISX
VAR
HAS
13
UV固化 FIL383
SPA
十条化工株式会社 溶剂型 PC 8000
SNAP 8100
UV固化 4100 GA
4200 PF
6100 SL
东洋油墨制造株式会社 溶剂型 SS2500
SS8000
SS8300
UV固化 TU240FDS

粘合性

“Panlite®”片材可使用粘合剂、溶剂、超声波等粘合。

  • 使用粘合剂和溶剂粘合

    请先用中性洗涤剂、酒精类清洗粘合面上的污渍,然后用砂纸等对表面进行粗糙化预处理,再进行粘合。
    使用代表性粘合剂和溶剂的进行粘合的例子如下所示。
    因大多数粘合剂的临界应力值较低,当残余应变较大时,请在退火后再进行粘合。

类型 粘合剂名 公司名称 拉伸剪切强度
MPa
临界应力
23℃×24h
MPa
备注
环氧类 CEMEDINE1500 思美定 4.4 61.8以上 固化剂:聚酰胺
适用期:60分钟(20℃)
Bond E set M 小西 3.4 61.8以上 固化剂:改性聚酰胺
适用期:60分钟(20℃)
Bond quick set 小西 2 61.8以上 固化剂:改性聚酰胺
适用期:4分钟(20℃)
聚氨酯类 Bond KU-661/KU-662 小西 3.9 21.6 KU-661:聚酯多元醇
KU-662:多异氰酸酯
α-氰基丙烯酸酯类
(速干胶)
ARONα #201 东亚合成 10.8 6.9 粘度:2~6(CPS)
Threebond1770 三键 9.8 6.9 粘度:2~5(CPS)
CEMEDINE3000 思美定 8.3 6.9 粘度:2~5(CPS)
Loctite495 日本乐泰 10.8 6.9 粘度:40(CPS)
溶剂类 Bond VP-2000 小西 10.3 7.8 主要成分:丙烯酸
溶剂:MEK
溶剂 二氯甲烷 - 10.8 -

耐化学品性
